FZB型氟塑料襯里自吸離心泵

概述

 一、產品概述：

   FZB系列氟塑料自吸離心泵是結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構合理、密封性能可靠、拆卸檢修方便、使用壽命長等優點。

二、主要特點：

    FZB自吸泵最突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定。

三、主要用途：
FZB自吸泵的過流部件采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等。

技術參數

 流量：1.5～60m3/h；

揚程：15～50m；

轉速：2900r/min；

功率：1.5～15KW；

進口直徑：25～80mm；

適用溫度：-20℃～120℃。

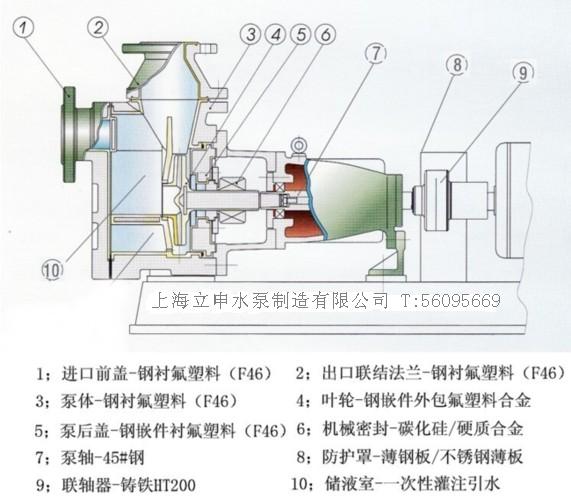

結構簡圖

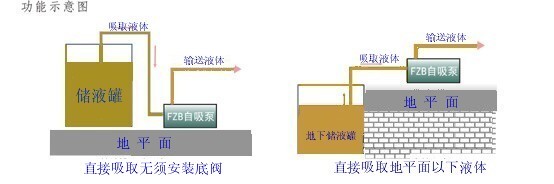

FZB氟塑料自吸泵安裝示意圖：如下（一次灌引水后，再次啟動無須灌引水與普通離心泵一樣直接啟動即可）


型號意義

 50  F   Z   B - 30 L
┬    ┬  ┬  ┬    ┬   ┬
│    │  │  │    │   └──長支架聯接
│    │  │  │    └────設計揚程
│    │  │  └───────單級單吸懸臂式離心泵
│    │  └─────────具有自吸功能
│    └────────────過流部件材料為氟塑料
└─────────────—吸入口直徑

性能參數
