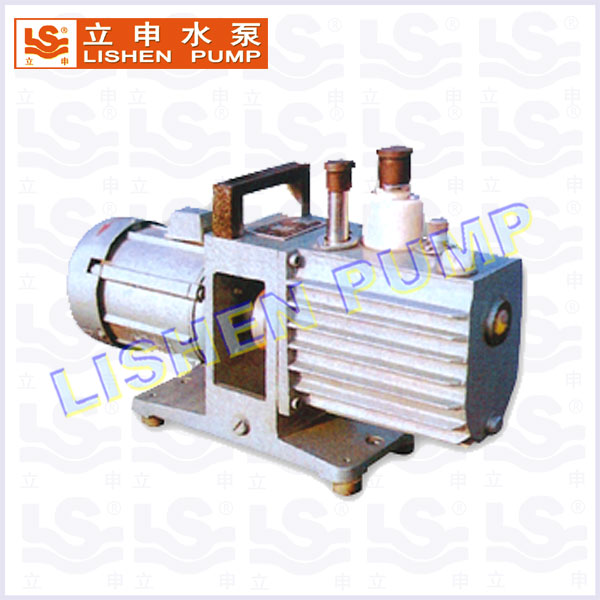

2XZ型雙級旋片直聯真空泵

概述

2XZ系列真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空設備連接，在運轉時容器內的氣體將大量吸入與排出，當設備獲得真空時，高壓級排氣閥封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空，該泵的技術參數為6×10-2,泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，采用金屬刮片，適用于擴散泵的前級泵，精密儀器的配套與實驗室，醫藥、食品包裝，電子等單位使用。

工作原理

 2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
  2XZ型號泵具有體積小，重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ-8）和無防止油封漏油污染場地的措施。
  2XZ型旋片真空泵系雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。

使用范圍

 1.2XZ直聯真空泵進氣口連續敞通大氣運轉，不得超過三分鐘。
2.泵是獲得真空的基本設備，它可單獨作用，亦可作為各類高真空系統的前級泵和預抽泵。
3.2XZ型雙級旋片式直聯真空泵有得作壓縮泵或輸送泵用。
4.2XZ直聯真空泵不適用于抽除對金屬有腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
5.裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
6.泵的工作環境：溫度5℃-40℃范圍內，相對溫度不大于90%，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
7.泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
8.連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
9.每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4/5高度為宜。
10.2XZ直聯真空泵油采用清潔的SY1634-70 1號真空泵油。

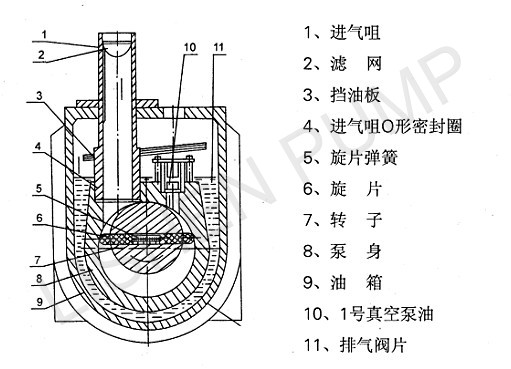

結構簡圖

性能參數
