GDL系列立式多級離心泵

GDL型立式多級管道離心泵的水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。

下一個：CDLF系列不銹鋼立式多級泵 上一個：FPG工程塑料管道泵

目錄

概述

 一、GDL型立式多級管道離心泵：
    GDL型立式多級管道離心泵的水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。
二、GDL型立式多級管道離心泵產品特點：
1、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低。
2、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，減少了流動噪音。
3、立式結構，占地面積小。(材質：全不銹鋼、鑄鐵)
4、水力模型先進：效率高，性能范圍廣。
5、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修方便。
6、外形美觀：采用優質不銹鋼外套，外形美觀。
三、GDL型立式多級管道離心泵適用范圍：
      多級泵管道泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
液體溫度：
常溫型－15℃至+70℃
熱水型+70℃至+110℃

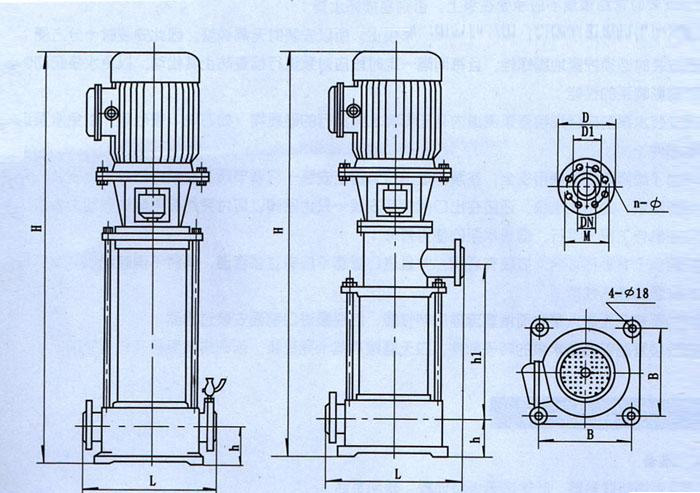

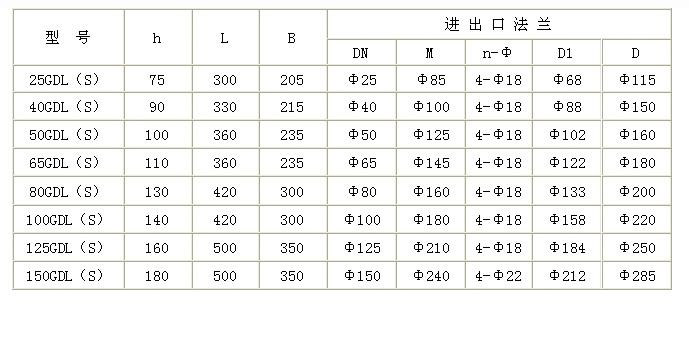

安裝尺寸表

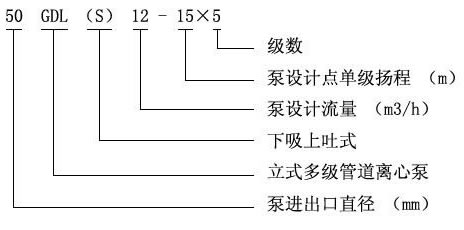

型號意義



性能參數


型號
流量Q(m3/h)
揚程H(m)
吸程 (m)
電機功率(KW)
25GDL2-12*3
2
36
7.5
1.1
25GDL2-12*4
2
48
7.5
1.1
25GDL2-12*5
2
60
7.5
1.5
25GDL2-12*6
2
72
7.5
1.5
25GDL2-12*7
2
84
7.5
2.2
25GDL2-12*8
2
96
7.5
2.2
25GDL2-12*9
2
108
7.5
2.2
25GDL2-12*10
2
120
7.5
3
25GDL2-12*11
2
132
7.5
3
25GDL2-12*12
4
144
7.5
3
25GDL4-11*3
4
33
7.5
1.1
25GDL4-11*4
4
44
7.5
1.5
25GDL4-11*5
4
55
7.5
2.2
25GDL4-11*6
4
66
7.5
2.2
25GDL4-11*7
4
77
7.5
3
25GDL4-11*8
4
88
7.5
3
25GDL4-11*9
4
99
7.5
3
25GDL4-11*10
4
110
7.5
4
25GDL4-11*11
4
121
7.5
4
25GDL4-11*12
4
132
7.5
4
40GDL6-12*3
6
36
7.5
1.5
40GDL6-12*4
6
48
7.5
2.2
40GDL6-12*5
6
60
7.5
2.2
40GDL6-12*6
6
72
7.5
3
40GDL6-12*7
6
84
7.5
3
40GDL6-12*8
6
96
7.5
4
40GDL6-12*9
6
108
7.5
4
40GDL6-12*10
6
120
7.5
4
40GDL6-12*11
6
132
7.5
5.5
40GDL6-12*12
6
144
7.5
5.5
50GDL12-15*2
12
30
7
2.2
50GDL12-15*3
12
45
7
3
50GDL12-15*4
12
60
7
4
50GDL12-15*5
12
75
7
5.5
50GDL12-15*6
12
90
7
5.5
50GDL12-15*7
12
105
7
7.5
50GDL12-15*8
12
120
7
7.5
50GDL12-15*9
12
135
7
11
50GDL12-15*10
12
150
7
11
50GDL18-15*2
18
30
7
3
50GDL18-15*3
18
45
7
4
50GDL18-15*4
18
60
7
5.5
50GDL18-15*5
18
75
7
7.5
50GDL18-15*6
18
90
7
7.5
50GDL18-15*7
18
105
7
11
50GDL18-15*8
18
120
7
11
50GDL18-15*9
18
135
7
15
50GDL18-15*10
18
150
7
15
65GDL24-12*2
24
24
6
3
65GDL24-12*3
24
36
6
4
65GDL24-12*4
24
48
6
5.5
65GDL24-12*5
24
60
6
7.5
65GDL24-12*6
24
72
6
7.5
65GDL24-12*7
24
84
6
11
65GDL24-12*8
24
96
6
11
65GDL24-12*9
24
108
6
15
65GDL24-12*10
24
120
6
15
80GDL36-12*2
36
24
5.5
4
80GDL36-12*3
36
36
5.5
5.5
80GDL36-12*4
36
48
5.5
7.5
80GDL36-12*5
36
60
5.5
11
80GDL36-12*6
36
72
5.5
11
80GDL36-12*7
36
84
5.5
15
80GDL36-12*8
36
96
5.5
15
80GDL36-12*9
36
108
5.5
18.5
80GDL36-12*10
36
120
5.5
18.5
80GDL54-14*2
54
28
5
7.5
80GDL54-14*3
54
42
5
11
80GDL54-14*4
54
56
5
15
80GDL54-14*5
54
70
5
18.5
80GDL54-14*6
54
894
5
18.5
80GDL54-14*7
54
98
5
22
100GDL72-14*2
72
28
4.5
11
100GDL72-14*3
72
42
4.5
15
100GDL72-14*4
72
56
4.5
18.5
100GDL72-14*5
72
70
4.5
22
100GDL72-14*6
72
74
4.5
30
100GDL72-14*7
72
98
4.5
30

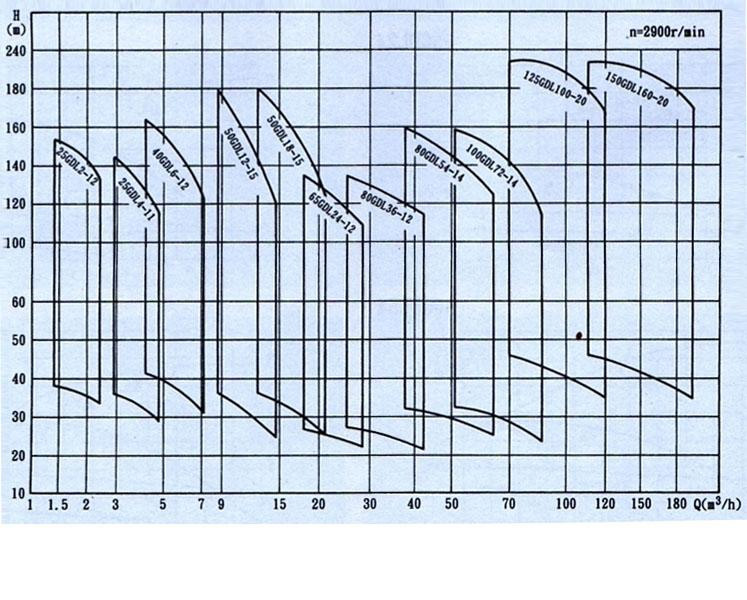

性能圖譜
