CWB不銹鋼磁力旋渦泵

CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點。磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

下一個：CQB-G型高溫磁力泵 上一個：MP型微型磁力泵

目錄

概述

CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點。
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

產品特點

 1.高揚程.小流量.比轉數一般小于40
2.結構簡單.體積小.重量輕
3.具有自潤滑回路.減小葉輪徑向力
4.采用懸臂葉片.減小葉輪徑向力
5.隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大于5×10 -6 M 3/S。

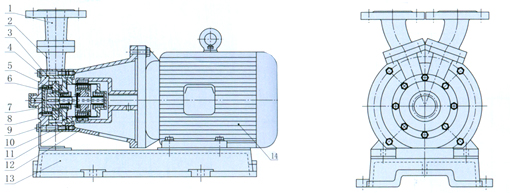

結構簡圖


1 進出口接管 2 泵殼 3 密封墊 4 泵蓋組件 5 葉輪
6 軸承 7 軸 8 止推環 9 隔離套 10 內磁組件
11 外磁組件 12 聯接架 13 底板 14 電機

型號意義

 CWB型磁力旋渦泵型號意義：
例如：CWB25-25
25-泵進口直徑
CWB-磁力驅動旋渦泵
25-工作揚程

性能參數表



型  號
口徑
流量 (m3/h)
揚程 (m)
電機功率 (kw)
電 壓
(v)
材質
進口
出口
CWB20-20
20
20
0.72
20
0.75
380
不
銹
鋼
CWB20-40
20
20
0.75
40
1.1
380
CWB20-65
20
20
0.72
65
2.2
380
CWB25-25
25
25
1.44
25
1.1
380
CWB25-40
25
25
1.44
40
5
380
CWB25-75
25
25
1.44
75
4
380
CWB32-30
32
32
2.88
30
2.2
380
CWB32-50
32
32
2.88
50
3
380
CWB32-75
32
32
2.88
75
7.5
380
CWB32-120
32
32
2.88
120
11
380
CWB40-40
40
40
5.4
40
4
380
CWB40-90
40
40
5.4
90
11
380
CWB50-45
50
50
9
45
7.5
380
CWB65-50
65
65
14.4
50
15
380
注:表中每個型號都可配防爆電機
