CQB-F型襯氟磁力泵

CQB-F型氟塑料磁力驅動泵防漏設計取消了軸封，利用磁力偶合間接驅動，消除了滴漏的煩惱，不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送多種濃度的酸、堿、強氧化劑等腐蝕介質而不受損。

產品說明書下載點擊獲取產品安裝圖紙

下一個：返回列表上一個：FB、AFB型耐腐蝕離心泵

概述

工作原理

氟塑料磁力泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。
堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

主要用途

本產品適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。

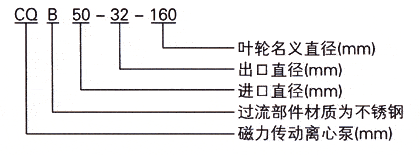

型號意義

性能參數

型號	口徑		流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH)r (m)	功率 (kw)	轉速 (r/min)	效率 (%)	電壓 (v)
型號	進口	出口	流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH)r (m)	功率 (kw)	轉速 (r/min)	效率 (%)	電壓 (v)
CQB15-10-85F	15	10	1.8	8	6.0	0.12	2800	15	220/380
CQB20-15-105F	20	15	3	12	6.0	0.37	2800	19	220/380
CQB32-25-125F	32	25	3.2	20	5.0	0.75	2900	26	220/380
CQB40-32-115F	40	32	6.3	15	6.0	0.75	2900	35	220/380
CQB40-32-145F	40	32	6.3	25	5.0	1.5	2900	29	380
CQB50-40-125F	50	40	12.5	20	3.5	2.2	2900	41	380
CQB50-40-1, 60F	50	40	12.5	32	3.5	3	2900	39	380
CQB65-50-125F	65	50	25	20	4.0	3	2900	47	380
CQB65-50-160F	65	50	25	32	4.0	5.5	2900	46	380
CQB80-65-125F	80	65	50	20	4.0	7.5	2900	54	380
CQB80-65-160F	80	65	50	32	4.0	11	2900	52	380
CQB100-80-125F	100	80	100	20	4.0	11	2900	55	380
CQB100-80-160F	100	80	100	32	4.0	18.5	2900	56	380
