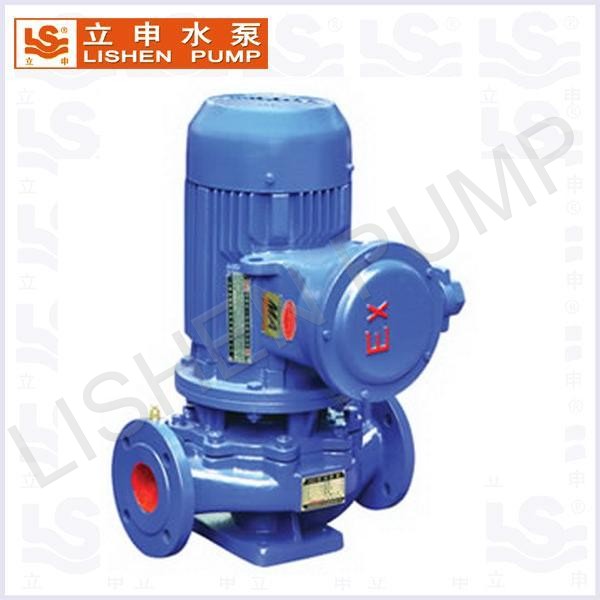

YG型立式防爆管道油泵

概述

一、YG型立式防爆油泵概述：
       YG型立式防爆油泵是采用防爆電機的ISG立式管道離心泵改進而來，采用耐油機械密封，可以輸送多種油類。
二、YG型立式防爆油泵產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，基本無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，整機無故障工作時間提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
三、YG型立式防爆油泵用途：
YG型立式單級單吸防爆油泵適用于治金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送及城市住房采暖循環用泵，使用溫度105℃以下。
四、YG型立式防爆油泵工作條件:
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

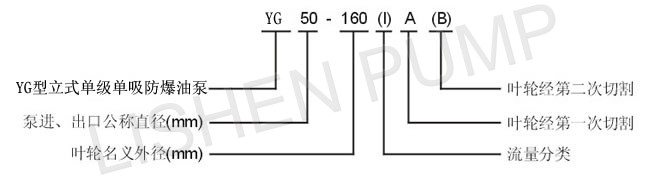

五、YG型立式防爆油泵型號意義：

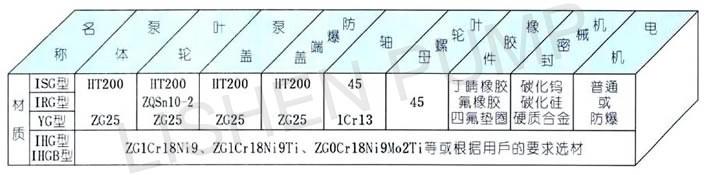

六、YG型立式防爆油泵結構材料圖：

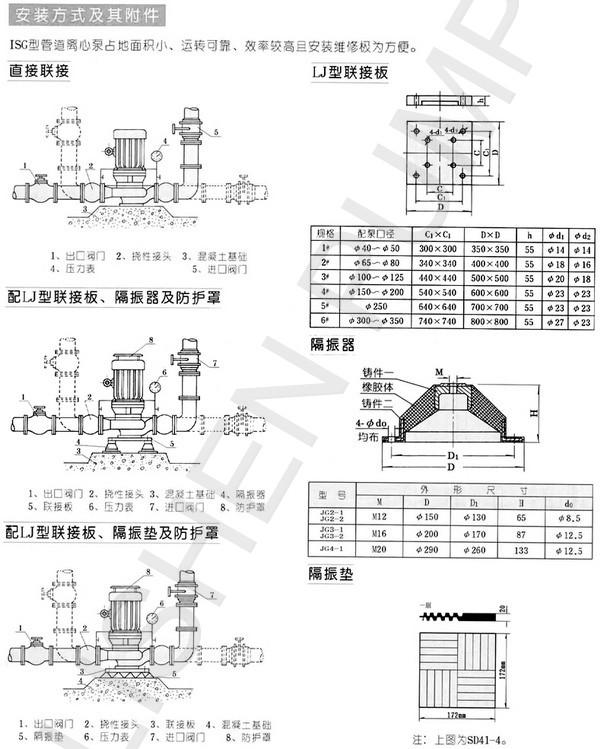

安裝方式

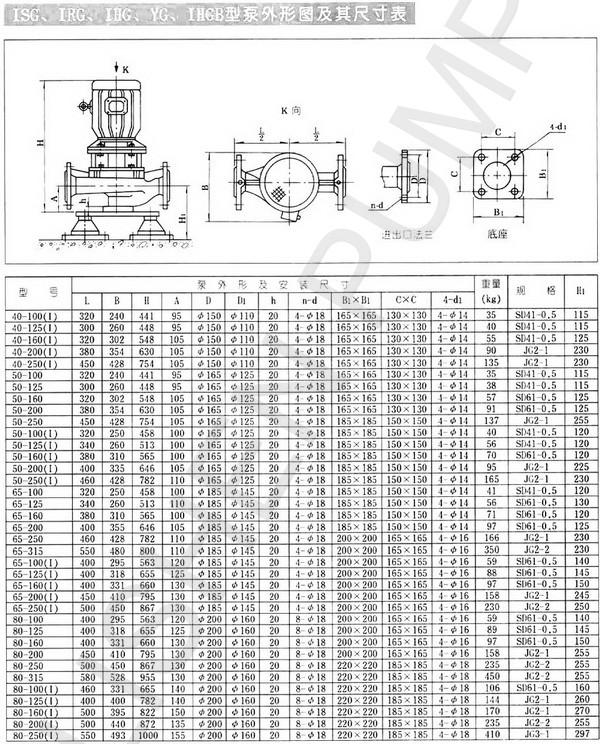

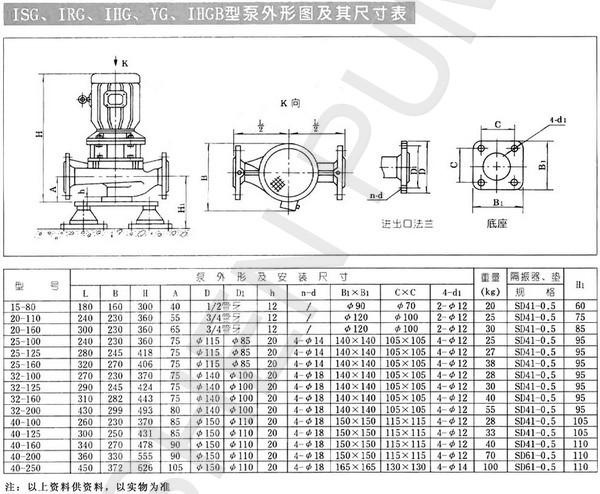

安裝尺寸

結構圖

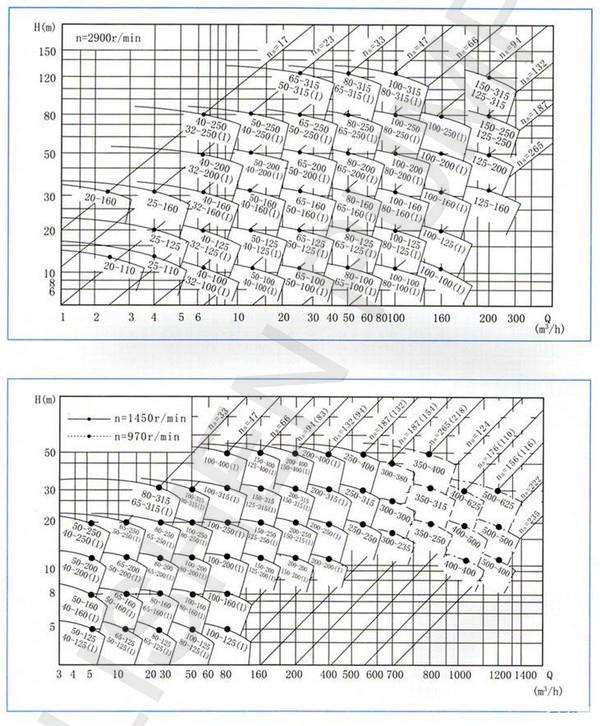

性能曲線
