XZ型旋片式真空泵

概述

 一、什么是XZ型旋片式真空泵：
      XZ型單級油循環旋片式真空泵采用了全新的設計和工藝，能耗低、噪音聲小、耐用性高，而且對環境保護及被抽氣體的污染作出體貼的設計。
     XZ型單級油循環旋片式真空泵是用來對密封容器抽除氣體而獲得真空的基本設備，特別適用于制冷維修（制冷劑為F12、G22、R134a系統抽真空）、印刷機械、醫療器械，真空包裝、氣體分析、熱塑成形等行業的抽氣作業，同時可作為各類高真空設備的前級泵使用。
二、XZ型旋片式真空泵維護和保養：
1.當泵不工作時（停放）進氣口要堵上，防止雜物塵埃進入泵內。
2.當泵工作一段時間后，要檢查泵油是否還處在油標的中點上，如不足，要進行添油，如發現泵油被分解或有雜物時，也應換油。
3.要正常保持泵的清潔，防止雜物進入泵內，泵長時間的使用后，泵油變臟，必須更換泵油，更換時旋下防油螺釘，將臟油放完后再擰緊放油螺釘，加入清潔的真空泵油至油標中線。
4.泵在工作期間，如發現真空度不正常時，要進行拆修。但需要在有一定經驗的人員指導下進行。

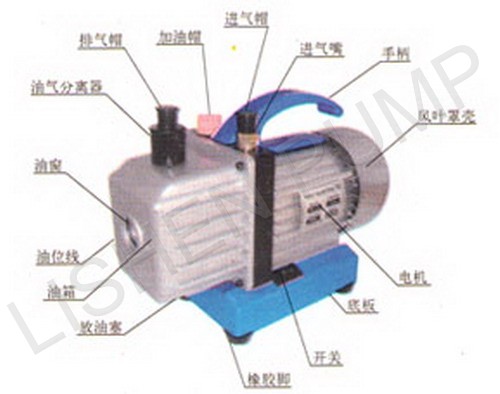

結構圖

產品特點

 1.鋁合金電機機殼
XZ型單級油循環旋片式真空泵電機采用鋁合金外殼，具有較高的散熱效率，能保證長時間連續的正常運行，并具有較好的外觀質量。
2.使用防震橡膠機腳，減少震動力噪音。
3.大起動力矩
XZ型單級油循環旋片式真空泵針對低溫及低電壓環境作特殊設計，保證在冬季環境溫度較（≥-5℃）低電壓（≥180V）情況下正常起動。
4.環境設計
油箱作隔層處理，并在排氣口上設置油氣分離裝置，無噴油并減少油霧污染。
5.防返油設計
進氣通道作特殊設計，能防止停泵后泵油返流而污染被抽容器及管路。
6.整體化設計
電機與泵采用整體化設計，更為緊湊輕巧合理。

操作規程

 1.檢查泵的極限真空壓力,我們所標的極限真空壓力是根限分壓力,應以壓縮式水銀真空計為準(國家標準所規定)。其他真空計都是測量氣體與蒸氣分壓的總和，故比只能作為參考。
2.該泵是用單相電源，接通電源，泵即可工作，但不宜長時間的大排氣。排氣完了要給泵內放入氣，使泵內各部位保持平衡。
3.查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空泵度。過高會使泵油隨著排氣口向外噴濺，運轉時油位有所升高，屬正?，F(xiàn)象，油應以規定牌號的清潔真空泵油，油宜經過濾，以免雜物進入，堵塞油孔。

性能參數

注：CFM是一種流量單位 　　
cubic feet per minute 立方英尺每分鐘 　　
1CFM=28.3185 L/MIN=0.028CMM 　　
CMM是常用中制流量單位，立方米每分鐘
