BQW礦用隔爆型潛水排沙排污電泵

BQW礦用隔爆型潛水排沙排污電泵，用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材質精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。

下一個：YW系列鑄鐵不銹鋼無堵塞液下排污泵 上一個：QW/WQ型無堵塞潛水排污泵

目錄

概述

 BQW礦用隔爆型潛水排沙排污電泵|排污泵：
一、什么是BQW礦用隔爆型潛水排沙排污電泵：
   BQW礦用隔爆型潛水排沙排污電泵，用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材質精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。
二、BQW礦用隔爆型潛污水電泵應用領域及可輸送的介質：
   BQW礦用隔爆型潛污水電適用于煤礦井下巷道及采掘工作面，其他工作介質中含有甲烷或煤塵爆炸性氣體混合物的環境中排放地下水及含有懸浮煤粉的煤水。也適用于石化系統易爆環境。在采掘工作面、巷道、井底水窩、局部積水水坑、選煤廒排水、工程排水等場合使用。
1.含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
2.石化系統易爆環境中的污水及一般地下水。
三、BQW礦用隔爆型潛污水電泵使用條件：
電泵在下列適用條件下能連續正常運行
1.電源頻率為50Hz，額定電壓380V或660V (允許偏差±5%）的三相交流電。
(用戶訂貨時須標明電泵電壓值）。
2.電泵淺水中和潛入水下深度不超過5m。
3.輸送介質的溫度不超過40℃。
4.被抽送液體的值為6.5-10。
5.污水中含有固體雜質的體積比一般不超過2%。
6.海拔高度不得超過1000米。
四、BQW礦用隔爆型潛污水電泵的電機性能：
電機為全封閉.礦用隔爆型干式三相潛污水電泵用電動機
外殼防護形式：1Px8 ?緣等級：F級
標準電壓（50Hz)：三相380V或660V
外殼標志：隔爆標志"ExdI"及安全標志"MA"

性能參數




型號

流量

揚程

功率

出水口徑

轉速

電壓

泵外徑

電流

電纜     長度

重量

M³/h

m

Kw

mm

inch

r/min

V

Mm

A

M

Kg

BQW10-34-2.2

10

34

2.2

40

1.5"

2860

380/660

250

5.7/3.3

5

67

BQW12-26-2.2

12

26

2.2

40

1.5〃

2860

380/660

250

5.7/3.3

5

67

BQW9-22-2.2

9

22

2.2

50

2.0〃

2860

380/660

270

5.7/3.3

5

68

BQW15-15-2.2

15

15

2.2

50

2.0"

2860

380/660

270

5.7/3.3

5

65

BQW25-10-2.2

25

10

2.2

65

2.5"

2860

380/660

270

5.7/3.3

5

67

BQW35-7-2.2

35

7

2.2

65

2.5"

2860

380/660

270

5.7/3.3

5

70

BQW10-44-3

10

44

3

40

1.5"

2860

380/660

270

7.4/4.4

5

73

BQW12-34-3

12

34

3

40

1.5"

2860

380/660

270

7.4/4.4

5

72

BQW15-22-3

15

22

3

50

2"

2860

380/660

270

7.4/4.4

5

73

BQW15-30-3

15

30

3

40

1.5"

2860

380/660

270

7.4/4.4

5

72

BQW25-17-3

25

17

3

65

2.5"

2860

380/660

305

7.4/4.4

5

70

BQW40-12-3

40

12

3

65

2.5"

2860

380/660

305

7.4/4.4

5

70

BQW12-40-4

12

40

4

40

1.5"

2860

380/660

280

9.8/5.6

5

76

BQW15-32-4

15

32

4

50

2.0"

2860

380/660

270

9.8/5.6

5

77

BQW15-45-4

15

45

4

40

1.5"

2860

380/660

270

9.8/5.6

5

77

BQW25-32-4

25

32

4

50

2.0"

2860

380/660

305

9.8/5.6

5

77

BQW40-16-4

40

16

4

65

2.5"

2860

380/660

305

9.8/5.6

5

79

BQW50-14-4

50

14

4

65

2.5"

2860

380/660

305

9.8/5.6

5

79

BQW12-50-5.5

12

50

5.5

Ø40

1.5"

2860

380/660

315

13.1/7.6

5

86

BQW15-55-5.5

15

55

5.5

Ø40

1.5"

2860

380/660

315

13.1/7.6

5

85

BQW20-35-5.5

20

35

5.5

Ø50

2"

2860

380/660

315

13.1/7.6

5

86

BQW25-40-5.5

25

40

5.5

Ø50

2"

2860

380/660

315

13.1/7.6

5

85

BQW30-36-5.5

30

36

5.5

Ø50

2"

2860

380/660

315

13.1/7.6

5

85

BQW12-60-7.5

12

60

7.5

Ø40

1.5"

2860

380/660

325

16/9.4

5

125

BQW20-40-7.5

20

40

7.5

Ø40

1.5"

2860

380/660

325

16/9.4

5

130

BQW45-22-7.5

45

22

7.5

Ø80

3.5"

2860

380/660

525

16/9.4

5

138

BQW70-16-7.5

70

16

7.5

Ø80

3.5"

2860

380/660

525

16/9.4

5

138

BQW100-12-7.5

100

12

7.5

Ø80

3.5"

2860

380/660

525

16/9.4

5

138

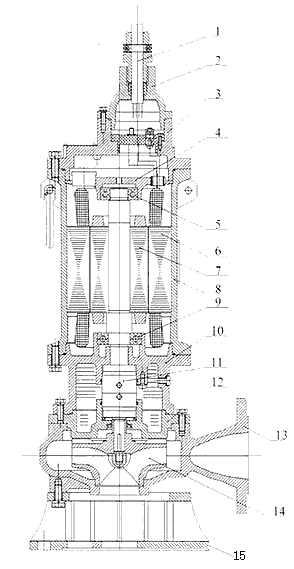

結構圖





序號

名稱

材料

1

電纜

礦用U型電纜

2

出線盒

HT250鑄鐵

3

上蓋

HT250鑄鐵

4

上軸承支架

HT250鑄鐵

5

上軸承

　

6

定子

　

7

轉子

3Cr13不銹鋼

8

機座

45#鋼

9

下軸承

　

10

下軸承支架

HT250鑄鐵

11

機械密封

硬質合金

12

葉輪上蓋

QT600-3球鐵

13

渦殼

QT600-3球鐵

14

葉輪

QT600-3球鐵

15

底座

HT250鑄鐵
