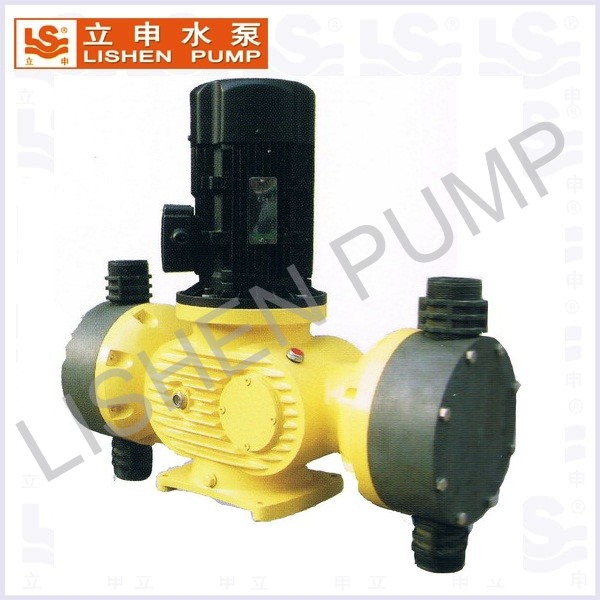

GB-S隔膜計量泵

概述

 什么是GB-S型隔膜計量泵：
GB-S系列隔膜計量泵有以下優點：
1、計量泵性價比高，普遍適用于，壓力要求不高的水處理行業。
2、計量泵在泵運行或停止時也可任意調節流量也可定量輸出。
3、計量泵隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。
4、計量泵鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。 5、計量泵采用雙凸輪機構，性能配比優越，雙頭加藥。
6、計量泵接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。

材質及適用性

GB-S型隔膜式計量泵性能指標：
計量范圍：0-3000L/H(單頭最大為1500L/H)
壓力范圍：0-0.4MPa
驅動方式：電機驅動
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)

結構特點及工作原理

 GB-S型隔膜式計量泵結構特點及工作原理：
1、GB-S型隔膜式計量泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
2、GB-S型隔膜式計量泵傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變膜片伸縮距離來達到改變流量的目的。
3、缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
4、GB-S型隔膜式計量泵工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，此時吸入閥關閉，排出閥打開，吸入液體；當液體膜片向前死點移動時，此時吸入閥關閉，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5、流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變挺桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.

性能參數

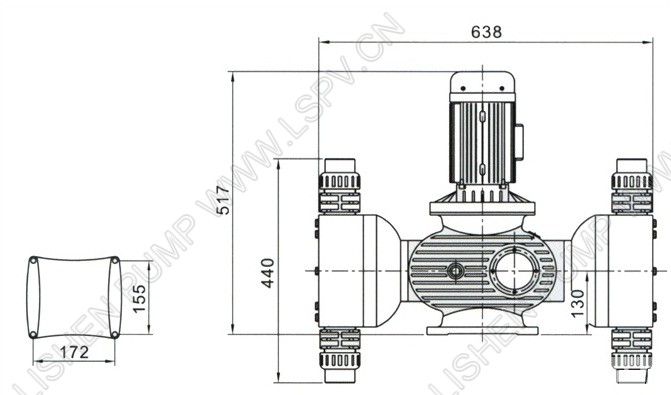

安裝尺寸圖
