CQ型不銹鋼磁力泵

概述

 一、CQ型不銹鋼磁力驅動泵產品概述:

    CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，具有全密封、無泄漏、耐腐蝕等特點。

二、CQ型不銹鋼磁力驅動泵主要特點：
    CQ型不銹鋼磁力驅動泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能。

三、CQ型不銹鋼磁力驅動泵產品用途：
    CQ型不銹鋼磁力驅動泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓱糜诨?、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送。

四、CQ型不銹鋼磁力驅動泵的安裝和使用：
1、CQ型磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2、當抽吸液面高于CQ型磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查CQ型磁力泵電機旋轉方向是否與磁力泵轉向標記一致。
5、CQ型磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、CQ型磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

五、CQ型不銹鋼磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。 4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫 度<100℃，輸送吸入壓力不大于0.2mpa，最大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 更換軸承和軸向動環。

故障原因

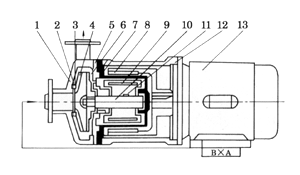

結構簡圖

型號意義

 例如：40CQ-20Ｐ
40-泵進口直徑
CQ-磁力驅動泵
20-工作揚程
Ｐ－材質為不銹鋼

性能參數
