QBY-2002型氣動單向隔膜泵

概述

  QBY-2002型氣動單向隔膜泵選材鋁合金材質、工藝更新快、結構合理、性能可靠，應用于包裝印刷業的水性油墨印刷機，凹版印刷機，柔性版印刷面的墨料提升循環系統。

二、QBY-HL2002氣動單向隔膜泵安裝方法：

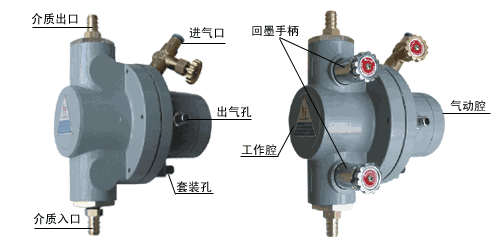

     QBY-HL2002氣動單向隔膜泵必須按泵體上的箭頭指示向上垂直安裝。將泵體下部的套裝孔直接套裝于直徑12的圓軸上（圓軸可通過角板與機器板或墨料桶連接），并用螺栓壓緊。
      氣動單向隔膜泵進氣口前必須裝有空氣過濾調壓裝置，以防止氣源中的水和油渣進入泵內氣動腔，導致氣道堵塞，使泵不能正常工作。（導致泵不能工作的主要原因）
三、QBY-HL2002氣動單向隔膜泵使用注意事項：
    氣動單向隔膜泵的工作壓力應控制在0.2-0.5MPa，超出此范圍可能使泵停止工作。
      氣動單向隔膜泵內隔膜片為易損件，一般情況下使用時間超過六個月建議更換，以免膜片破損后介質進入氣動腔堵塞氣道，使泵停止工作。更換膜片時，注意泵片強力彈簧彈出傷人。注意：如安裝方法不正確會使泵不能工作。
      一般情況下，工作完畢后應及時排出泵內存余介質，并用水或相應的分解溶劑清洗泵的工作腔（可在泵的工作狀態下進行），以防止泵內兩個單向閥的鋼球與其他部件發生粘連，使泵不能正常抽液。
四、QBY-HL2002氣動單向隔膜泵工作特性（使用范圍）：
    QBY-HL2002氣動單向隔膜泵廣泛應用于包裝印刷業的水性油墨印刷機、凹版印刷機、柔性版印刷面的墨料提升循環系統，也可用于輸送其他各種粘度的液體，如水、油、漿液、腐蝕性或帶微小固體顆粒的液體。
以壓縮空氣為動力，工作過程中不會產生火花、靜電和電磁干擾，可直接用于易燃易爆場所。
結構合理，操作方便。介質的流量可根據其粘度及使用需求量，通過改變氣源壓力或針型閥的進氣量來進行無極調節。
QBY-HL2002型泵配有回墨手柄，工作完畢后同時按下兩個手柄，泵及管道內的存余介質會自動返回到容器中，節約原料，便于清洗（再次工作時需先拉出手柄）。
對工作介質有腐蝕性的用戶，可提供專用抗腐蝕隔膜片以滿足其特殊要求。

常見故障

注意事項

 本泵必須按泵體上的箭頭指示向上垂直安裝。將泵體下部的套裝孔直接套裝于直徑12的圓軸上（圓軸可通過角板與機器板或墨料桶連接），并用螺栓壓緊。
      泵進氣口前必須裝有空氣過濾調壓裝置，以防止氣源中的水和油渣進入泵內氣動腔，導致氣道堵塞，使泵不能正常工作。（導致泵不能工作的主要原因）
      泵的工作壓力應控制在0.2-0.5MPa，超出此范圍可能使泵停止工作。
      泵內隔膜片為易損件，一般情況下使用時間超過六個月建議更換，以免膜片破損后介質進入氣動腔堵塞氣道，使泵停止工作。更換膜片時，注意泵片強力彈簧彈出傷人。注意：如安裝方法不正確會使泵不能工作。
      一般情況下，工作完畢后應及時排出泵內存余介質，并用水或相應的分解溶劑清洗泵的工作腔（可在泵的工作狀態下進行），以防止泵內兩個單向閥的鋼球與其他部件發生粘連，使泵不能正常抽液。

工作特性

 本泵應用于包裝印刷業的水性油墨印刷機、凹版印刷機、柔性版印刷面的墨料提升循環系統，也可用于輸送其他各種粘度的液體，如水、油、漿液、腐蝕性或帶微小固體顆粒的液體。
以壓縮空氣為動力，工作過程中不會產生火花、靜電和電磁干擾，可直接用于易燃易爆場所。
結構合理，操作方便。介質的流量可根據其粘度及使用需求量，通過改變氣源壓力或針型閥的進氣量來進行無極調節。
QBY-HL2002型泵配有回墨手柄，工作完畢后同時按下兩個手柄，泵及管道內的存余介質會自動返回到容器中，節約原料，便于清洗（再次工作時需先拉出手柄）。
對工作介質有腐蝕性的用戶，可提供專用抗腐蝕隔膜片以滿足其特殊要求。

工作原理

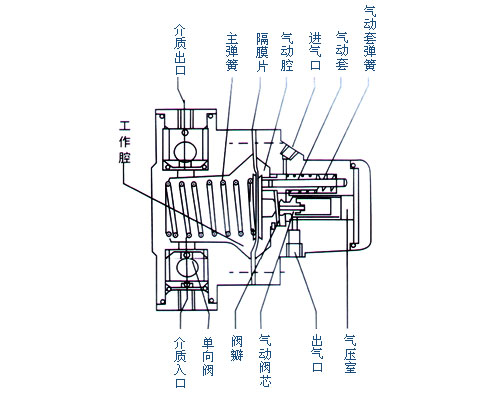

  本泵由工作腔和氣動腔兩大部分組成，中間由隔膜片隔開，如圖示：壓縮空氣由進氣口進入氣動腔，由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出，氣動閥芯左移關閉進氣口，空氣經閥瓣、氣動套、氣壓室，由出氣口排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。
