SKA/2BV型水環式真空泵

SKA型水環式真空泵適于抽除氣體和水蒸汽，吸氣壓力達到33mbar絕壓（97%真空度），當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管以對泵進行保護，如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在水環式真空泵上，作為壓縮機用時，其壓力最大至0.26MPa（絕壓）。

下一個：SK型直聯水環真空泵 上一個：XD型單級旋片式真空泵

目錄

概述

   SKA型水環式真空泵適于抽除氣體和水蒸汽，吸氣壓力達到33mbar絕壓（97%真空度），當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管以對泵進行保護，如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在水環式真空泵上，作為壓縮機用時，其壓力最大至0.26MPa（絕壓）。
    SKA/2BV型水環真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險。

應用領域



真空過濾

（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠）

蒸汽回收

（蒸餾器，裝卸站）

真空蒸餾

（牛奶廠，食品廠，化工廠，紙漿廠）

烘干

（化工、醫藥制造業）

真空消毒

（醫院，醫務室，實驗室）

木材處理/干燥

　

擠出成型

（塑料行業）

醫藥/實驗室真空

　

成型

（塑料，聚乙烯，橡膠，輪胎等制造業）

溶劑回收

　

浸漬

（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等）

土壤凈化

　

　

　

真空包裝

　

液體脫氣

（食品加工，水軟化，瓶裝廠）

萃取

　

壓縮空氣再生

（紙漿，鋼鐵，汽車，玻璃，化工）

制革

　

食品加工

（食品加工廠，牛奶廠）

罐裝

　

性能參數



曲線編號

型號

最大氣量(m3/min)

極限真空(MPa)

電機功率

泵轉速(R.P.m)

工作液流量(L/min)

噪音

(kw)

(A)

60V

SKA2060

0.45

0.097

0.81

2880

2

62

61V

SKA2061

0.86

0.097

1.45

2880

2

65

70V

SKA2070

1.33

0.097

2.35

2850

2.5

66

71V

SKA2071

1.83

0.097

3.85

2860

4.2

72

110V

SKA5110

2.75

0.097

4

1450

6.7

63

111V

SKA5111

3.83

0.097

5.5

1450

8.3

68

121V

SKA5121

4.66

0.097

7.5

1450

10

69

131V

SKA5131

6.66

0.097

11

1430

15

73
1, 61V

SKA5161

8.33

0.097

15

970

20

74

110V

SKA6110

2.75

0.097

4

1450

6.7

63

111V

SKA6111

3.83

0.097

5.5

1450

8.3

68

121V

SKA6121

4.66

0.097

7.5

1450

10

69

131V

SKA6131

6.66

0.097

11

1430

15

73

161V

SKA6161

8.33

0.097

15

970

20

74

結構及特點

  △ 機泵同軸式直聯設計，節省空間，易于安裝。
  △ 采用機械密封作為標準配置，消除了泄露，維護簡便。
  △ 運行平穩，噪音可低至62分貝
  △ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
  △ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。

工作原理

  SKA(2BV)水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA(2BV)水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA(2BV)水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA(2BV)水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA(2BV)水環式真空泵排出的氣體不再利用時，在SKA(2BV)水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。

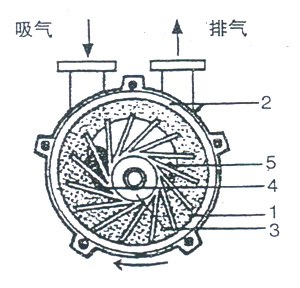

1、水環。2、泵蓋。3、葉輪。4、吸氣口。5、排氣口
圖1 水環真空泵及壓縮機工作原理圖
當2BV水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入2BV水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求。
