S型臥式玻璃鋼管道泵

概述

 一、什么是S型直聯式玻璃鋼離心泵：
    S型直聯式玻璃鋼離心泵、又稱玻璃鋼臥式管道離心泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。軸封采用普通型和耐顆粒型機封二種(液下泵不用機械密封)結構合理。
二、S型玻璃鋼管道離心泵的軸封類型：
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠。
三、S型玻璃鋼管道離心泵應用領域：
    S型玻璃鋼管道離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質。

選材依據

 四、S型玻璃鋼管道離心泵選材依據：
普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
五、什么是玻璃鋼材質：
    酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。

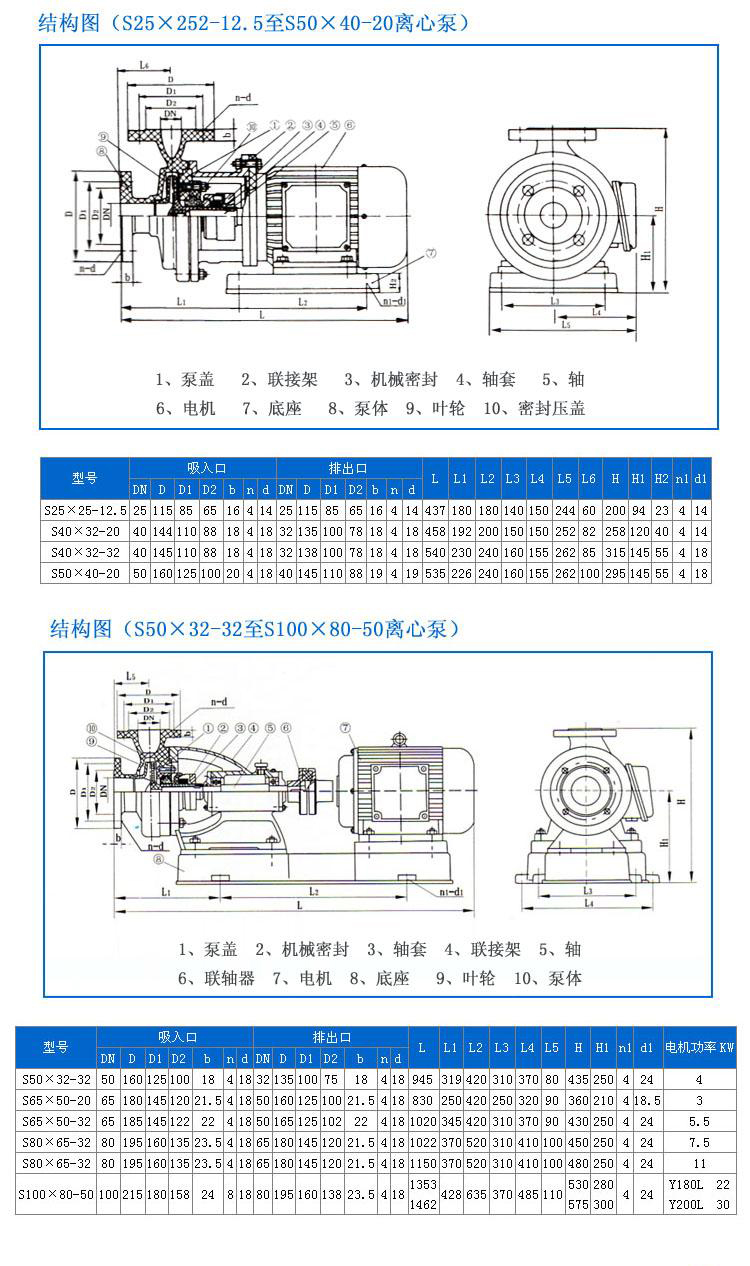

結構圖


1 泵蓋 2 聯接架 3 機械密封 4 軸套 5 軸承 6 電機 7 底座 8 泵體 9 葉輪 10 密封壓蓋

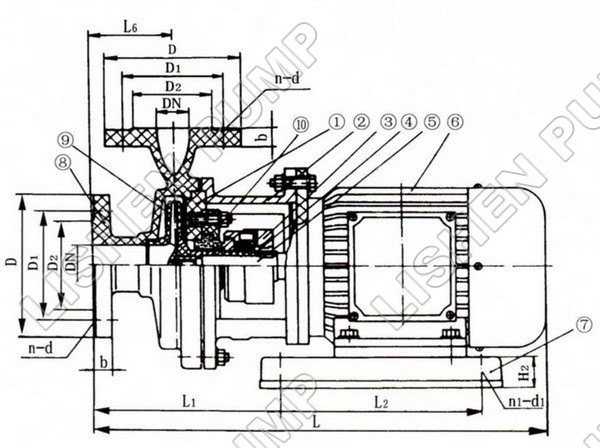

安裝尺寸圖

性能參數
