ZCQ系列不銹鋼自吸磁力泵

ZCQ系列不銹鋼自吸磁力泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點。磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套，易燃，易爆，揮發性液體的抽送。

產品說明書下載點擊獲取產品安裝圖紙

下一個：CQF工程塑料磁力泵上一個：CQG型耐高溫磁力泵

概述

工作原理

ZCQ系列不銹鋼自吸磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

性能參數

流量：3-50m3/h

揚程：12-50m

電機功率：0.37-15kW

使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)

材質:1Cr18Ni9Ti (可定制304.316.316L材質)

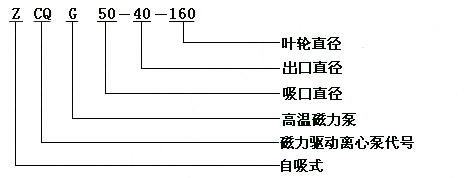

型號意義

性能參數

型號進口-出口	流量 Q m³/h	揚程 H m	轉速 n r/min	效率ゥ %	配帶電機功率 KW	自吸性能 m/3分
ZCQ20-16-100	0.8 1.6 1.9	8.5 12 6	2900	17 19 20	YS7112 0.37	4
ZCQ25-20-115	1.5 3 3.6	16.5 15 13.5	2900	24 26 27	Y^YB802-2 1.1	4
ZCQ32-25-115	1.9 3.2 3.8	17 15 13	2900	23 30 31	Y^YB802-2 1.1	4
ZCQ32-25-145	1.9 3.2 3.8	27 25 23	2900	21 28 29	Y^YB802-2 1.1	4
ZCQ40-32-125	3.8 6.3 7.5	22 20 18.5	2900	28 35 36	Y^YB90L-2 2.2	4
ZCQ40-32-160	3.8 6.3 7.5	34 32 29	2900	25 32 33	Y^YB120M-2 4.0	4
ZCQ50-40-145	7.5 12.5 15	27 25 23	2900	30 42 43	Y^YB112M-2 4.0	4
ZCQ50-40-160	7.5 12.5 15	34 32 29	2900	28 39 40	Y^YB112M-2 4.0	4
ZCQ50-32-200	7.5 12.5 15	52.5 50 48	2900	21 31 32	Y^YB132S2-2 7.5	4
ZCQ65-50-125	15 25 30	22 20 18.5	2900	40 51 52	Y^YB132S1-2 5.5	4
ZCQ65-50-160	15 25 30	34 32 29.5	2900	32 43 44	Y^YB132S2-2 7.5	4
ZCQ65-40-200	15 25 30	53 50 47	2900	25 37 38	Y^YB160M2-2 15	4
ZCQ80-65-125	30 50 60	22.5 20 18	2900	41 52 53	Y^YB132S2-2 7.5	4
ZCQ80-65-160	30 50 60	34 32 29	2900	36 48 49	Y^YB160M2-2 15	4
ZCQ80-50-200	30 50 60	53 50 47	2900	36 46 47	Y^YB180M-2 22	4
ZCQ80-50-250	30 50 60	84 80 75	2900	36 46 47	Y^YB220L2-2 37	4
ZCQ100-80-160	60 100 120	35 32 28	2900	46 55 56	Y^YB180M-2 22	4
ZCQ100-65-200	60 100 120	54 50 47	2900	42 53 56	Y^YB220L2-2 37	4
ZCQ100-65-250	60 100 120	86 80 74.5	2900	37 48 49	Y^YB250M-2 55	4
