JYZR液壓隔膜式計量泵

概述

 什么是JYZR液壓隔膜式計量泵：
      JYZR液壓隔膜式計量泵采用兩種調節方式：一是改變泵的柱塞行程長度，可在停機或運行狀態進行。計量精度在土1%以內，用于手動調節的有調量表，千分尺來指示柱塞相對行程值。二是采用變頻電機與變頻器組合，改變輸入的電源頻率調節泵速，改變流量大小。此方法適用于自動、遙控及計算管理調節方式。
    根據計量泵的特性，最少行程一般不小于總行程的10%，單缸泵適用于單一液體的場合；組合泵可作比例泵使用，也可并聯使用；泵組合可作為三比例泵使用，也可三泵并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；
      JYZR液壓隔膜式計量泵常用單聯的獨立參數提供用戶。也可根據用戶需要制造同機座同規格的多聯組合或不同機座不同規格組合。多聯式適用于工藝流程中需多種介質的比例配送。該泵可用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節

注意事項

 1．計量泵電機接線一定要按照電機銘牌的電壓接線（380V或220V）。
2．不銹鋼管路接頭焊接時，切不可把焊渣或雜物掉入管路或閥體內（從而會造成計量泵不出水、壓力變小或流量變?。?。
3．出口管路壓力一定要高于進口管路壓力，如果低于進口壓力，一定要加裝背壓閥， 防止產生虹吸。
4．出口管路口徑一定要大于或等于，相應計量泵的標配口徑。
5．計量泵使用前請?jiān)邶X輪箱內加220#媧輪蝸桿油或50#齒輪油至油標，并在液壓油池內加L-HM32-46液壓油至油標。
6．計量泵開機之前一定要確保出口管路通暢（閥門全開）。
7．計量泵要停止工作時先關閉計量泵，再關閉出口閥門。

JYZR液壓隔膜式計量泵運行前的準備工作：
1．電器控制設備根據使用情況應盡可能安裝在泵工作地點，（不涉及安全的前提下），電器控制設備應裝設與輸送介質相應的控制保護裝置，以確保安全。
2．吸入與排出管徑應不少于進出口管徑，吸入管路應盡量短。如吸入管路過長或彎管接頭過多，應進行NPSHa核算。以滿足必須凈正吸入壓頭的要求。
3．排出管路應裝有安全闊或安全溢流闊和背壓闊(用戶自備)如需減少出口壓力脈沖，可在最近泵排出路上設穩壓裝置。（用戶自備）。
4．泵安裝的其它技要求應符合《機械設備安裝及驗收規范》TJ231(五)-78-中的有關規定。
5．泵應安裝在堅固的專用基礎上，校正后緊定地腳螺栓，如果安裝在混凝土基礎上應高出地面100-150毫米以上。
6．連接管路應裝測量?jī)x表?！踩鐗毫Ρ淼?、用戶自備）。
7．吸入管路末端應裝有過濾裝置。

性能指標及用途

 JYZR液壓隔膜式計量泵性能指標：
可調計量范圍：0-630L/H
最大壓力承受范圍：0-25MPa
驅動方式：電機驅動
控制方式：手動、自動控制 (可接收4-20mA信號來調節流量)
配置方式：泵頭保溫、冷卻、電機可配防爆
1、綜合了機械隔膜式與柱塞式計量泵的雙重優點。
2、噪音小，經久耐用。
3、吐出壓力最高一款系列可達500KG。
4、定量輸出，在泵運行或停止時也可任意調節流量，計量精確度到正負百分之一。
5、通過液壓及N型曲軸機構來傳遞動力，性能平穩
JYZR液壓隔膜式計量泵用途：
被采用于易燃、易爆、易揮發、強腐蝕、放射性、劇毒、懸浮液以及昂貴的液體介質輸送；達到高壓加注液體目的。
JYZR液壓隔膜式計量泵材質種類及材質性能：

性能參數

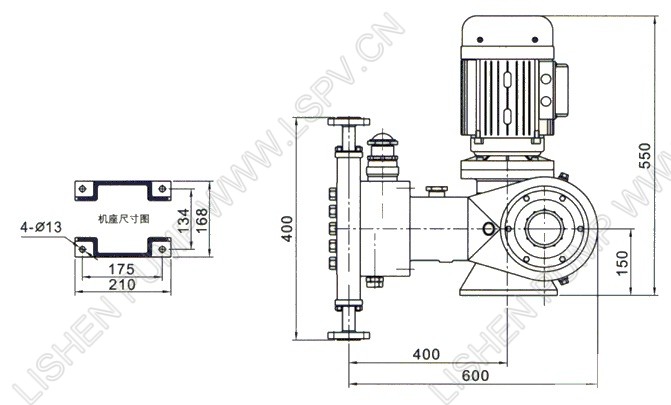

安裝尺寸圖
