電動往復泵的結構及工作原理性能解析
一、電動往復泵的結構：

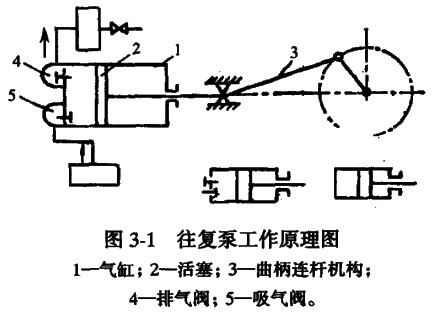

    往復泵的結構如圖所示，主要部件包括：泵缸；活塞；活塞桿；吸入閥、排出閥。其中吸入閥和排出閥均為單向閥。
二、電動往復泵的工作原理：

1.活塞由電動的曲柄連桿機構帶動，把曲柄的旋轉運動變?yōu)榛钊耐鶑?fù)運動；或直接由蒸汽機驅動，使活塞做往復運動；
2.當活塞從右向左運動時，泵缸內形成低壓，排出閥受排出管內液體的壓力而關閉；吸入閥受缸內低壓的作用而打開，儲罐內液體被吸入缸內；
3.當活塞從左向右運動時，由于缸內液體壓力增加，吸入閥關閉，排出閥打開向外排液。
    由此可見，往復泵是依靠活塞的往復運動直接以壓力能的形式向液體提供能量的。
三、往復泵的性能特點及優勢
1.往復泵速度低，尺寸大，結構較離心泵復雜，需要有專門的泵閥，制造成本和安裝費用都較高?；钊弥饕糜诮o水，手動活塞往復泵是一種應用較廣的家庭生活水泵。柱塞往復泵用于提供高壓液源，如水壓機的高壓水供給，它和活塞泵都可作為石油礦場的鉆井泥漿泵、抽油泵。隔膜往復泵特別適合于輸送有劇毒、放射性、腐蝕性的液體、貴重液體和含有磨礫性固體的液體。隔膜往復泵和柱塞往復泵還可當作計量泵使用。
2.往復泵流量和壓力有較大的脈動，特別是單作用泵，由于活塞運動的加速度和液體排出的間斷性，脈動更大。通常需要在排出管路上（有時還在吸入管路上）設置空氣室使流量比較均勻。采用雙作用泵和多缸泵還可顯著地改善流量的不均勻性。
3.效率高而且高效區寬。
4.往復泵能達到很高壓力，壓力變化幾乎不影響流量，因而能提供恒定的流量。
5.往復泵具有自吸能力，可輸送液、氣混合物，特殊設計的還能輸送泥漿、混凝土等。
