IH不銹鋼化工離心泵知識解析|軸封形式|結構特點|旋轉方向判別
一、IH不銹鋼化工離心泵的軸封形式解析：
   IH不銹鋼化工離心泵的軸封型式可以分為兩種，常用的有單端面機械密封、填料密封，如特殊情況，高溫是可以選用雙端面機械密封，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：?jiǎn)味嗣鏅C(jī)械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
  IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕 的或不允許污染的類似于水的介質。
二、IH不銹鋼化工離心泵的旋轉方向：
    泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

三、IH不銹鋼化工離心泵的結構特點：
    IH不銹鋼化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
四、IH不銹鋼化工離心泵的應用領域特點：
    IH不銹鋼化工離心泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率　高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

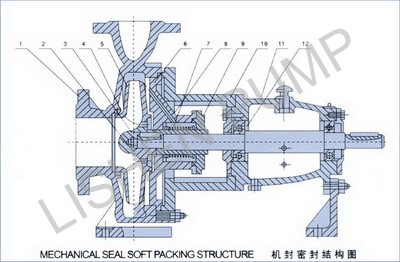

五、IH不銹鋼化工離心泵的結構圖：

    IH不銹鋼化工離心泵的結構：其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
感謝您訪問我們立申泵業的網站www.sangdia.cn，如有任何水泵疑問請致電我公司，立申將為您提供最誠摯的解答和服務。
